Námořní modely: jak na detaily lodí a ponorek

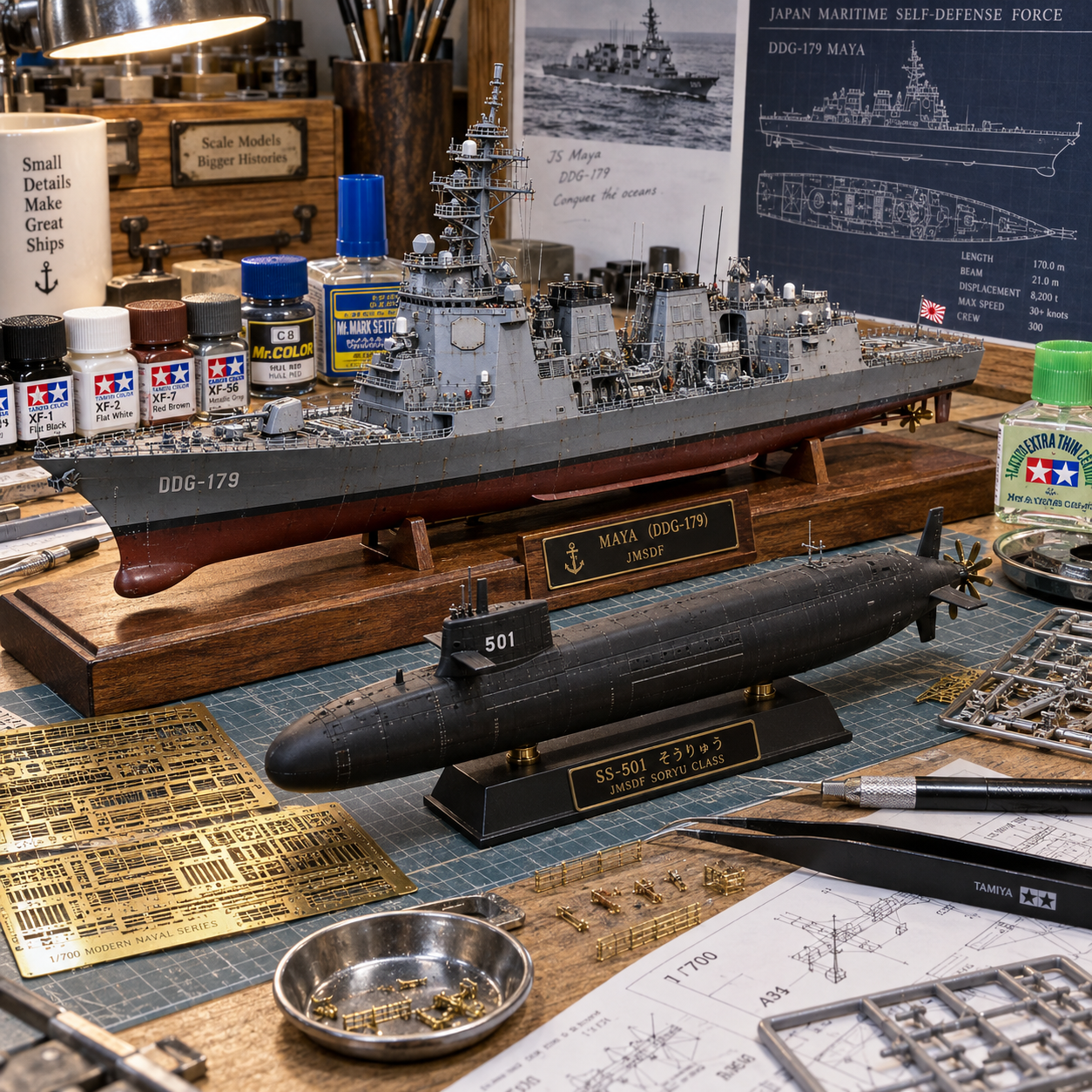

Realistické námořní modely vznikají hlavně díky správně zvoleným detailům. U lodí i ponorek rozhoduje měřítko, čistota práce a schopnost rozlišit, které prvky skutečně přitahují pozornost. Není nutné doplnit úplně všechno. Důležitější je, aby paluba, nástavby, zábradlí a drobné vybavení působily věrohodně jako celek.

Proč jsou detaily klíčem k realistickému námořnímu modelu

Detaily dávají námořnímu modelu měřítko, funkční logiku a charakter. Správně zpracované prvky, například kotvy, poklopy, navijáky nebo kabelové trasy, pomáhají oku uvěřit, že jde o zmenšené plavidlo, nikoli pouze o plastový výlisek.

Nejprve si stanovte, v jakém měřítku modelu pracujete. Zábradlí o průměru 1 mm může v měřítku 1:350 působit jako silné potrubí, zatímco v měřítku 1:72 může být přiměřené. Přepočet je jednoduchý: skutečný rozměr vydělte měřítkovým číslem. Kabel o průměru 70 mm tak v měřítku 1:350 vychází na 0,2 mm.

Praktický princip lze shrnout jako tři vrstvy věrohodnosti:

Silhouette: tvar věže, komínu, trupu a hlavních nástaveb musí být přesný.
Struktura: palubní detaily, žebříky, poklopy a výztuhy vysvětlí konstrukci.
Stáří: barvení, patina a weathering dodají povrchu provozní vzhled.

Pokud základní proporce nesedí, další doplňky problém nezakryjí. Před úpravami proto porovnejte stavebnicové díly s fotografiemi, technickými výkresy nebo dobovými snímky. U historických plavidel se vzhled často měnil během služby, takže rozhoduje i konkrétní období.

Nástroje a materiály pro tvorbu detailů

Pro tvorbu detailů potřebujete přesné modelářské nástroje, vhodné lepidlo a materiály odpovídající měřítku. Základní vybavení nemusí být rozsáhlé, ale každý nástroj by měl mít jasný účel a umožnit čistou práci bez deformace dílů.

Začněte kvalitní pinzetou s jemnými, přesně seřízenými hroty. Hodí se rovná i zahnutá varianta. Skalpel nebo modelářský nůž používejte především k odstranění nálitků; řez veďte od prstů a díl podepřete na pevné podložce. Pro otvory v hlavních dělech, výfucích a senzorech využijete ruční vrtáčky o průměru přibližně 0,2 až 1 mm.

Jemné pilníky a brusné houbičky pro začistění spojů.
Řezací podložku a pravítko pro přesné dělení profilů.
Držák nebo stojánek, který uvolní obě ruce při lepení.
Kyanoakrylát pro kovové a fotoleptané díly, lepidlo na plast pro styrenové spoje.
Řídké disperzní lepidlo nebo lak pro některé velmi jemné prvky.

Plastové a mosazné profily umožní doplnit lišty, výztuhy, trubky i nové držáky. Fotoleptané díly jsou vhodné pro zábradlí, mřížky, žebříky a tenké kryty. Jejich výhodou je přesnost, nevýhodou menší odolnost a náročnější ohýbání. Před lepením odstraňte z mosazi mastnotu například izopropylalkoholem a díl natřete základovou barvou.

Jak postupovat při stavbě detailů lodí

Při stavbě detailů lodí postupujte od hlavních tvarů k nejjemnějším prvkům a každý krok předem nasucho vyzkoušejte. Tak omezíte opravy a nepoškodíte díly, které budou později obtížně dostupné.

Prostudujte návod a předlohy. Označte si díly, které budou viditelné, a ověřte jejich pořadí montáže. Fotografie mohou odhalit chybějící kabely nebo nesprávné umístění navijáků.
Začněte trupem a palubou. Zkontrolujte křivost, spoj trupu s palubou a rovinu hlavních nástaveb. Nerovnost několika desetin milimetru se později projeví na zábradlí.
Upravte stavebnicové díly. Odstraňte otřepy, ztenčete příliš masivní stěny ze zadní strany a vyvrtejte slepé otvory tam, kde má být průchod nebo hlaveň.
Doplňte velké palubní detaily. Nejprve osaďte jeřáby, čluny, dělové věže, komíny a navijáky. Teprve potom přidávejte potrubí a kabely.
Fotoleptané díly instalujte nakonec. Zábradlí a žebříky se snadno zachytí o rukáv. Při ohýbání používejte ploché kleště nebo jednoduchý ohýbací přípravek.

Lepidlo nanášejte špičkou jehly, nikoli přímo z lahvičky. U styrenu stačí kapilární množství, které spoj vtáhne do spáry. U kyanoakrylátu pracujte po mikro dávkách. Přebytek okamžitě zhorší povrch a může vytvořit křehký bílý povlak.

Specifické detaily ponorek

Modely ponorek vyžadují zvláštní pozornost věži, periskopům, senzorům, poklopům a čistým liniím trupu. Protože mají méně rozsáhlou palubu než velké hladinové lodě, každá nepřesnost na věži nebo zábradlí je výraznější.

Věž ponorky, často označovaná jako velitelská věž nebo můstek, bývá hlavním vizuálním bodem. Zkontrolujte její napojení na trup, tvar horní hrany a umístění periskopů. Tenké tyče lze nahradit mosazným drátkem, ale průměr volte podle měřítka. Příliš silný drát okamžitě působí jako trubka.

Periskopy a stožáry sestavujte na rovné podložce. Nejprve si připravte všechny části, porovnejte jejich výšku a až poté je upevněte. U modernějších ponorek se mohou objevit senzory, komunikační stožáry a kryty, které vyžadují pečlivé nastudování konkrétní předlohy.

Poklopy, mřížky a otvory pro zaplavovací systém by měly zůstat čitelné i po barvení. Příliš silná vrstva základovky nebo barvy může jemnou kresbu zalít. U ponorek proto často funguje střídmá patina lépe než výrazné rezavé efekty.

Zábradlí, lana, kabely a další drobné prvky

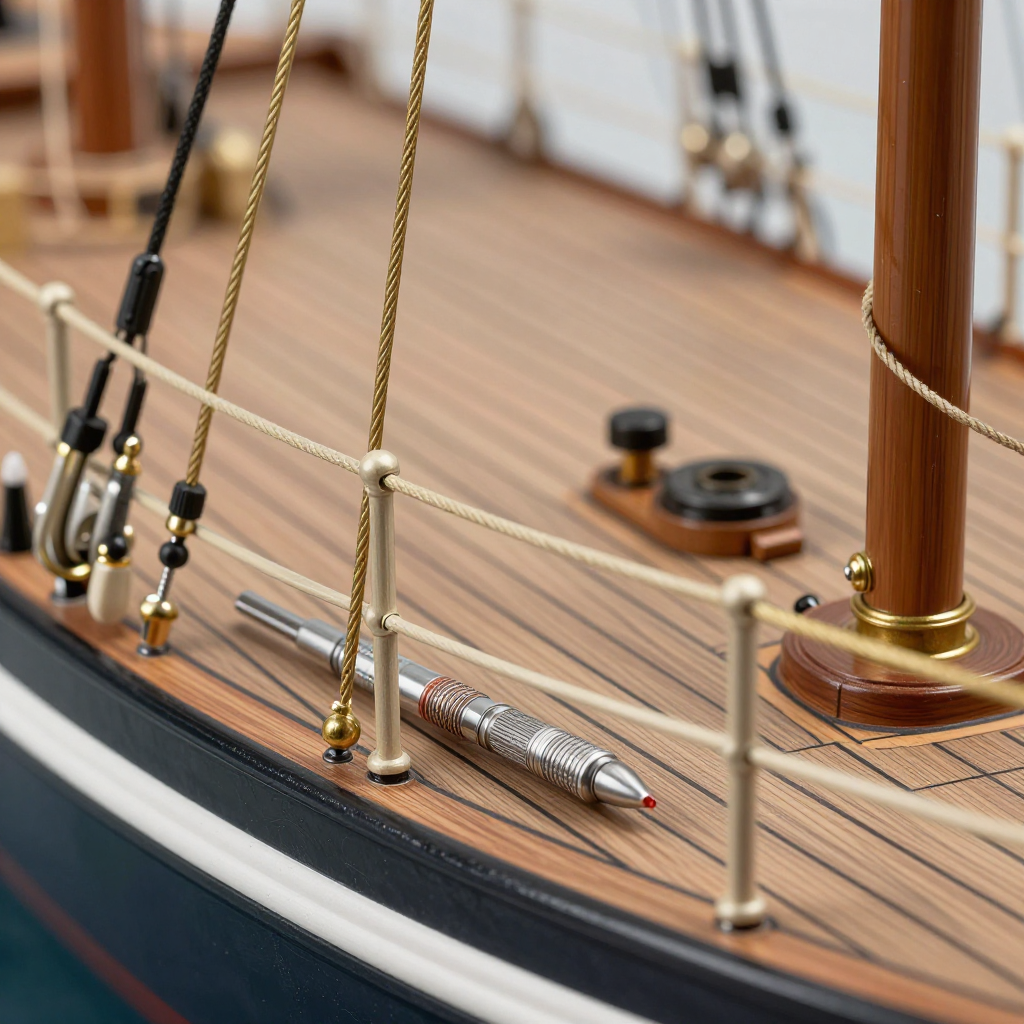

Zábradlí, lana a kabely instalujte až po ustálení hlavních konstrukcí a jejich tloušťku vždy přizpůsobte měřítku. Opakující se detaily musí být rovnoměrné, protože oko rychle odhalí rozdílné rozestupy nebo křivé sloupky.

Fotoleptané zábradlí ohýbejte po částech. Dlouhý úsek se snadno zkroutí, proto jej rozdělte v místech, kde se na skutečné lodi mění směr nebo výška. Před nanesením lepidla si vyznačte začátek a konec úseku. U hran paluby ponechte spojovací patky co nejkratší.

Lana lze znázornit tenkým vláknem, monofilamentem nebo elastickým materiálem. Elastické vlákno odpouští drobné nepřesnosti a dobře se hodí pro napnuté antény. Naopak monofilament zachovává rovnou linii, ale vyžaduje přesnější měření. Kabely veďte podle konstrukční logiky: od stožáru k palubě, od navijáku k zařízení nebo podél trupu.

Nejdříve vyznačte trasu tužkou nebo velmi jemnou barvou.
Konce připevněte minimální kapkou lepidla.
Po zaschnutí vlákno napněte a odřízněte přebytek ostrým nástrojem.
Barvu naneste až po kontrole symetrie a průhybu.

Výhodou ručně vyráběných prvků je možnost přizpůsobení konkrétnímu modelu. Cenou za to je delší příprava. U měřítek 1:700 a menších může být rozumnější některé prvky zjednodušit, protože úplná konstrukční přesnost by byla pouhým okem nečitelná.

Barvení, patina a realistické opotřebení

Realistické barvení vzniká vrstvením: základová barva, hlavní odstín, lokální zvýraznění a teprve potom střídmá patina. Weathering má ukázat používání plavidla, nikoli zakrýt jeho palubní detaily.

Po sestavení větších celků povrch odmastěte a naneste tenkou základovou vrstvu. Hlavní barvu aplikujte v několika slabých průchodech, aby nezalila fotoleptané díly. Maskování a barvení plánujte podle přístupnosti: barvy paluby bývá snazší nanést před instalací zábradlí, zatímco drobné doplňky lze domalovat později.

Hrany zvýrazněte jemným suchým štětcem nebo zesvětleným odstínem. Panelovou linku používejte opatrně, protože na lodích často nepůsobí stejně výrazně jako na letadlech. Olejové tečky a filtry mohou sjednotit barevné plochy; pracujte s nimi na zaschlém a chráněném povrchu.

Rez patří především na místa, kde by mohla vznikat: kolem spojů, odtoků, kotevního zařízení nebo poškozeného nátěru. Na moderní ponorce s dobře udržovaným nátěrem bude výrazná oranžová rez nevěrohodná. U provozované válečné lodi může být vhodnější kombinace šedých map, tmavých skvrn, oděru na hranách a několika lokálních rezavých stop.

Rozhodovací pravidlo je praktické: nejprve určete prostředí, potom míru opotřebení. Plavidlo v muzeálním nebo přehlídkovém stavu potřebuje méně weatheringu než loď vystavená dlouhé službě na moři. Každý efekt by měl mít příčinu a místo.

Nejčastější chyby a kontrola výsledku

Nejčastější chyby představují předimenzované díly, přebytek lepidla, špatné pořadí montáže a přehnaná patina. Kontrola před dokončením je rychlejší než oprava po uzavření povrchu lakem.

Příliš silné detaily

Modelář často zvolí materiál, který se dobře drží, ale v daném měřítku je příliš robustní. Výsledkem jsou lana jako hadice a zábradlí jako bezpečnostní mříž. Ověřujte průměr výpočtem a porovnávejte jej s okolními prvky.

Viditelné stopy lepidla

Důvodem bývá snaha vytvořit pevný spoj velkým množstvím lepidla. Spoj však obvykle nezpevní, pouze znečistí povrch. Použijte jehlu, nechte lepidlo vtáhnout do spáry a díl během schnutí nepřesouvejte.

Špatné pořadí práce

Instalace zábradlí před barvením paluby vede k jeho poškození při maskování. Nejprve dokončete obtížně dostupné barevné plochy, potom instalujte křehké doplňky a nakonec opravte drobné retuše.

Přeplácaná patina

Silné filtry, tmavé spáry a rozsáhlá rez mohou potlačit konstrukci. Efekt zeslabíte transparentní barvou nebo přestříkáním ochranným lakem. Patinu přidávejte po malých krocích a model kontrolujte také ze vzdálenosti přibližně jednoho metru.

Před dokončením si projděte tento kontrolní seznam:

Je model rovný a jsou hlavní prvky symetrické?
Drží zábradlí, stožáry a kabely bez viditelných spojů?
Nezakryla barva otvory, mřížky nebo fotoleptané díly?
Odpovídá opotřebení typu plavidla a jeho předpokládanému provozu?
Působí model věrohodně i bez detailního prohlížení zblízka?

Časté otázky k detailům námořních modelů

Jaké měřítko je vhodné pro začátečníky u modelů lodí a ponorek?

Pro první stavbu bývá přehlednější měřítko 1:350 nebo 1:144, protože díly jsou větší a lépe se s nimi manipuluje. Měřítko 1:700 šetří místo, ale vyžaduje přesnější pinzetu, práci s fotoleptanými díly a dobrou kontrolu množství lepidla.

Kdy použít plastové díly a kdy fotoleptané doplňky?

Plast je vhodný pro objemové prvky, například navijáky, čluny a nástavby. Fotoleptané díly vyniknou u plochých a velmi tenkých součástí, jako jsou mřížky, zábradlí nebo žebříky. Kombinace obou materiálů obvykle působí přirozeněji než použití jediného typu doplňků.

Jak připevnit velmi malé díly bez viditelných stop lepidla?

Nejprve si vyzkoušejte polohu nasucho. Potom naneste mikroskopické množství lepidla špičkou jehly a díl zafixujte pinzetou. U kovových součástí pomůže drobný otvor nebo ploška, která zvětší kontaktní plochu.

Jak realisticky znázornit rez, špínu a opotřebení?

Začněte referenčními fotografiemi podobného typu plavidla. Rez nanášejte lokálně, špínu veďte podle proudění vody a provozní oděr umístěte na hrany, schůdky a často používané části paluby. Efekt musí odpovídat údržbě a prostředí.

Jak zabránit deformaci nebo poškození tenkých detailů?

Pracujte s pevným držákem, díly neohýbejte opakovaně a k manipulaci používejte pinzetu s hladkými hroty. Křehké doplňky instalujte až po většině barvení a model ukládejte do uzavřeného boxu, kde se nezachytí o prach ani obalový materiál.
